2004-12-10[n年前へ]

ジャイアント馬場(ババ)と矢口真里(ヤグチ)が暮らす部屋

背が伸び縮みする「エイメスの部屋」

 もし、壁に空いた小さな穴から光が漏れていたら迷わず覗く、それが人間だ。他人の部屋から何やら怪しげな声が聞こえれば、ドアに頭を押しつけて聞き耳をたてる。そのドアに小さな覗き穴が空いていれば、迷わず片目をつぶり、そしてもう片方の目を大きく開き穴の向こうの世界を覗く。もしも、その覗き穴の向こうが他人の家の浴室であれば、覗きの現行犯で逮捕されてしまかもしれないが、とにもかくにも覗き穴を除くのが人間なのである。「歩く好奇心」、好奇心が服を着ているのがイコール人間なのである。

 そんな人間であるあなたの前に壁があり、壁の向こうには「謎の部屋」がある。そして、そのあなたと「謎の部屋」の間を遮る邪魔な壁に小さな覗き穴が空いていたら、あなたは一体どうするだろうか?そう、もちろんその穴から不思議な部屋の中のようすを覗いてみるに違いない。好奇心のかたまりとなって、その「謎の部屋」の中を眺めてみるに違いない。

 というように、その「謎の部屋」を実際に覗いてみたのが下の二枚である。左は、部屋の中を覗いたようすを示すJavaアプレットであり、右はそのJavaアプレットを静止画像にしてみたものである。まずは、Javaアプレットを動かさず、ただ眺めてみることにしよう。

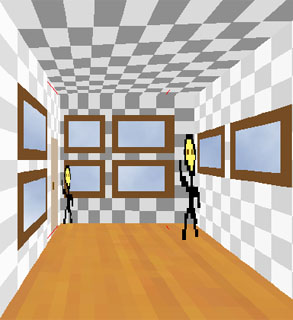

「覗き穴」から眺めた「謎の部屋」
Javaアプレット(高画質版 2.4MB)

静止画像

 すると、あなたが「覗き穴」から片目で眺めた「謎の部屋」はごく当たり前の普通の部屋に見える。壁には窓があって、床は普通にフローリングされていて、部屋の中にはずいぶんと背の高さが違う人が二人(ラクガキにしか見えないかもしれないが、誰が何と言おうと人間だ)立っていることがわかる。その「謎の部屋」の中ではジャイアント馬場(身長209 cm)と矢口真理(身長 145cm)ほどに、まるっきり背の高さが違うように見える二人が立っているのである。(今は亡き)大きなプロレスラーと小さなアイドルが二人立っているように見えるのだ。

 しかし、実はこの二人の身長は全く同じなのである。この「謎の部屋」は「エイメスの部屋(Ames room)」と呼ばれる特殊な作りになっていて(ペーパークラフトの模型の例)、部屋の中のどの場所に立っているかにより、(覗き穴の外から眺めた)身長がまるっきり違うように見えてしまうのである。部屋の左と右では実は覗き穴からの距離が違っているのだが、その距離に応じて部屋の高さを部屋の左右で変えることにより、その左右が奇妙な形状をした部屋が「覗き穴から眺めてみると」綺麗に四角い部屋に見えるのである。覗き穴の視点からの遠近感を「帳消し」にするような形状にすることで、「エイメスの部屋」を覗き穴から覗くと普通の四角い部屋にしか見えないわけである。

 というわけで、「覗き穴」からは綺麗な部屋に見えるけれども、実は部屋の高さと距離が左右で違っているわけで、誰かが視点(覗き穴)から近い側(そして部屋の高さも低い)に行くと、その人は部屋に比べてひどく大きく・背が高く見える。そして、同じ人が視点(覗き穴)から遠い側(こちらの部屋の高さは高く作ってある)に行くと、その人は距離に応じて大きく作ってある部屋に比べて(その人自身は遠くにいるので小さく見える)ひどく小さくく・背が低く見える。そのため、例えば誰かが部屋をトコトコ歩いて行くようすを外から眺めていると、いきなりその人の背の高さが伸びたり縮んだりしてしまうように見える不思議な部屋「エイメスの部屋」ができあがるのだ。

 というわけで、上のJavaアプレットの場合は右に立っている巨大なジャイアント馬場は単に覗き穴から近いところに立っているだけで、実際には左に小さく見える矢口真里と同じ身長・同じ大きさなのである。ジャイアント馬場と矢口真里が一つ屋根の下で暮らしているわけではなく、実は同じ背格好の人間が二人立っているだけなのである。ちなみに、上のJavaアプレットは 「左クリック+マウス移動」: 物体回転 「Shit+マウス上下」: 視点移動・回転 「Ctrl+」:  「Sボタン」: 通常 → 平行法立体視 → 交差法立体視 というように動かして眺めることができるので、「エイメスの部屋」が特殊な作りになっていることがわかる。他の視点から眺めてみれば、この部屋は決して四角い普通の形ではなく、何とも奇妙な形であることが実感できることと思う。

 * ちなみに、足の位置を眺めるとその距離感がつかめてしまうかもしれないが、それは単にポリゴン配置の都合でそんな風に手を抜いただけで、ちゃんと作ればそんな風には見えてしまうことはなく、巨大なジャイアント馬場と小さく可愛い矢口真里にしか見えなくなる。 「エイメスの部屋」を他の視点から眺めてしまうと、仏の四角い部屋でなく、奇妙な形状の部屋であることが判ってしまうということは、「エイメスの部屋」のトリック・魔術にひっかかるのはただ一点から眺めた場合だけなのである。違う視点に移動して、「エイメスの部屋」を覗き眺めてみれば、全然不思議でもない(ただヘンな形をした)部屋になるだけなのである。

他の視点から見た「エイメスの部屋」 視点位置(覗き穴)は右であり、(視点から見て左側に見える)手前の壁は視点から離れるほど高くなり、その一方で床は低くなっていることがわかる。 視点位置(覗き穴)は左であり、視点から見た左右がずいぶんと歪んだ形の部屋になっている。

 あるいは、視点をわざわざ移動しなくても、「覗き穴」から片目でその部屋を眺めるのではなく両目でその部屋を眺めてみれば、その部屋の不思議は一瞬にして消え失せる。両目で、すなわち「二つの異なる視点から」その部屋を見るやいなや、頭の中にエイメスの部屋の真実の姿・立体形状・遠感が得られるハズである。部屋が奇妙な形をしていることや、部屋の中の人物が立っている場所がずいぶん離れていることなどを自然に感じとることができるに地がない。「エイメスの部屋Javaアプレット」で"S"ボタンを押して、立体表示させてみれば、(それまでは背の高さが違って見えた)二人が同じ背の高さに見え、単に二人の距離が近いか遠いかどうかの差だけであることがわかることと思う。

二つの目(視点から)でエイメスの部屋を眺めてみる (平行法)

 こんな風に、「エイメスの部屋」の中では本来同じ背丈の人が背が高く見えたりも背が低く見えたりもする。同じ人であっても、その人との距離や・その人の後ろに見える背景のせいで大きく見えたり小さく見えたりする。だから、片目をつぶり、もう片方の目だけで特殊な場所を覗いてみると「右に歩けばジャイアント馬場、左に歩けば矢口真里」なんていう魔術や幻想が生じたてしまったりするのである。 「背比べ」に絶対的な基準があるわけでもなく、「比べ」というからには、それは単に相対的な高低・大小の比較に過ぎない。となれば、こんな「エイメスの部屋」のような細工された場所、歪んだ世界を距離感を失いながら眺めてしまうと、途端にあるはずもない「ジャイアント馬場と矢口真里が暮らす部屋」が出現してしまう、というわけなのである。いや、「あるはずもない」と言ってしまうと、(今は亡き)ジャイアント馬場に失礼な話だが。

2005-02-15[n年前へ]

「小倉優子や矢口真里やヨン様」@Mathematicaフォーラム

Mathematica フォーラムMathematicaフォーラム 数学体験Mathematicaフォーラム 数学体験 数学ソフトMathematicaを国内販売している日本電子計算が運営しているMathematicaフォーラムの(「数学体験」できるかな?)中に、なんと「ジャイアント馬場と矢口真里が暮らす部屋」なんていうページが誕生しています。いやホントに、ビックリです。

 MathematicaのWEB拡張機能(ソフトウェア)であるWebMathematicaを用いて、ジャイアント馬場や矢口真理だけでなく、ペ・ヨンジュンや小倉優子や松嶋菜々子と「エイメスの部屋」でインタラクティブに背比べして遊ぶことができるページができあがっています。数学ソフトで…、しかもその最高峰の一つのMathematicaでプロトタイプを開発し…、しかもそのWEB拡張のWebMathematicaでCGIプログラミング…、そして馬場や矢口・ヨン様・小倉優子・松嶋菜々子と魔術の部屋で背比べ…です。何だか、Mathematicaが楽しいオモチャに思えてきます。

 ちなみに、このコンテンツを作成した日本電子計算の目下最大の気がかりは…

「小倉優子」で検索してヒットするサイトにMathematicaフォーラムがなってしまったこと……
ですって。ということは、「小倉優子」で検索をかけた小倉優子ファンの青少年や「ヨン様」で検索をかけたヨン様ファンの熟女や…色んな人たちがいつの間にかMathematicaユーザーになるかもしれないですね。

 …あれ?ところで「小倉優子」のデータを日本電子計算に渡したっけなぁ? 他の人のデータを渡した記憶はあるけれど…。あれぇ?

2005-05-28[n年前へ]

「狭い世界(せかい)」と「世間(せけん)が狭い」

あさひ高速印刷株式会社日本電子計算 Mathematica 最近はPCを介して作業可能な仕事もたまっているので、あまり意味のない雑務に追われそうな今週は外へ出ることにして、神戸大学で開催されていた「ヒューマン・コミュニティ創成研究センター開設記念シンポジウム」やら、niftyとココログ出版を行っているあさひ高速印刷へ行ったりしていた。シンポジウム中の分科会「数理科学と音楽の融合」では仕事?を一緒にしたことがある日本電子計算の方が講演の一部を担当されていたりして、「あぁ、世界(せかい)は狭い」と思った。そして、あさひ高速印刷でも「はてなダイアリーブック」を眺めながら、氏のはてなメンバーとの接点を伺ったり、「ハッカーと画家」の話などを伺うと、「世界は狭すぎるかも」とまた思った。しかし、すぐこんな風に考え直した。

はてなダイアリー - ハブ空港とは 確かに、「世界は狭い」かもしれない。なにしろ、「アメリカで、誰かが(自分の知り合いからスタートして)6人の人を介したら"=six apart"、アメリカ中の人が繋がっている」という実験があるくらいなのだから。日本だって、(日本の人口から、多く見積もっても)6人の人を介せば日本中の人と繋がっているわけなのだから。
 しかし、そんな風にたった「6人という距離」で日本人が繋がっていることは「ハブ空港」のように非常に他の人との繋がりが多い人たちが存在しているから、である。そういう「ハブ的な人たち(多くの人に知られ、人を知っていて、人を繋ぐ人たち)」がいなければ、多くの人が近くで繋がったりはしないし、「世界が狭く」なったりしないのである。先の「世界は狭い」と感じさせた「日本電子計算の方」も「あさひ高速印刷の方」も「はてなの方々」も、おそらくそんな「ハブ的な人たち」なに違いない。だとすると、「世界が狭い」なんて風に驚く必要は無いように思える。

深夜特急 '99 ところで、「数理科学と音楽の融合」の講演はジャンル的には大好きな話だったのだが、聴いていてちょっと辛くも感じた。おそらく「教授陣」の「世間が狭すぎる」せいだと思うのだが、(おそらく技術背景などの知識がないために)内容的に10〜20年以上は古い感じであった。(「狭い世間」で自分を育てなければならない)所属する学生さん達はちょっともったいないかも、と感じた。境界科学は「教授陣(時には上の人の真似をした学生自身の)の狭い世間」を理由とした、「閉ざされた社会の中で自己完結し、外にアウトプットが出ない」という病気にかかりやすいと感じることが多い。神戸大学のシンポジウムの場では、その典型的な症状を感じた。

 「世界が狭い」と「世間が狭い」は180度違う。「狭い世界」を造り出すのは「知り合いが多いハブ的な人の存在」であり、「狭い世間」を造り出すのは、「周囲状況と繋がらず離れてしまっている人」である。「世界が狭い」は「広い世界」を引力が強い人がねじ曲げて色々な場所を繋げていた結果であり、「世間が狭い」は「広い世界」を知らず閉ざされている状況である。「世界が狭い」と「世間が狭い」は大違いなのだから、自分が考える「世界(というもの)」が、果たしてそれは「(自分の外に広がる広い)世界」なのかそれとも「(自分の周りの狭い)世間」なのかを問い直す作業が必要だと思う。
