■続 ３００円くらいで「高性能な立体顕微鏡」を作ってみよう!?　

　３００円くらいで「高性能な立体顕微鏡」を作ってみよう!?で試した、約300円で買ったスマホ用レンズで特殊撮影＋後処理＋３D表示をするソフトウエアを、スマホ（iOS）単体で行うことができるようにする作業をしています。

　そんな「３００円でできるスマホ立体顕微鏡ソフト」を作る作業をしていると、スマホが「ありとあらゆるセンサー」と「昔のスパコンレベルの計算能力」を備えているために、なんだかとても楽しくてハマっているところです。

　いわゆる「８月３１日まで」の夏休みの終わり･･･までに終えることはできそうにないですが、９月の終わりくらいまでには一旦リリースしたいなと思っています。

■お札を顕微鏡で眺めて「赤外透過インクと赤外吸収インクの位置合わせ精度」を眺めて驚くの巻　

　偽造防止のために、紙幣は「赤外透過インクと赤外吸収インク」が場所毎に切り替えられた印刷になっています。可視光しか見えない肉眼で眺めてみても「そのインク種の切り替わり部分」は識別できませんが、赤外線カメラで紙幣を眺めると、全く違うお札の姿が見えてきます。

　肉眼では見えなくても、さすがに顕微鏡で「可視光下」と「赤外光下」で眺めれば、そのインク切り替わり箇所は識別できるに違いない点と思い、千円札の「可視光では普通の画像に見える、けれど赤外光では透明に見える部分」と「可視光でも赤外光でも普通の画像に見える部分」について、その境界を拡大撮影してみました。それが下に貼り付けた画像です。（可視光画像→可視光＋赤外光画像→赤外光画像、の繰り返し）

　赤外光照明と可視光照明下で紙幣を撮影した顕微鏡画像を眺めてみても、そのインク切り替わり部分を全く視認することができないことに驚かされました。印刷の異なるインクを位置合わせする精度や、重ね合わせを気付かせない処理制度は、想像以上でした。

■安顕微鏡レンズを付けたスマホでレコードを撮影して音声化してみよう!?　

　最近のデジカメでレコードを撮影すると「レコード溝がクッキリ見える」という話を読んだ。ということは、”スマホでレコードを撮影すると音声再生するアプリができる時代が来そう”と思って呟くと、「思ったことは一体いつやるの！？今でしょ！今！」と諭された。…確かに、思ったことは、その時にやらないといつまで経っても何もできないような気もしてきます。

　そこで、ディスクユニオン横浜関内店に行くと、ちょうど「本日だけ！650円以下の全商品が100円！セール」をやっていたので、薬師丸ひろ子「セーラー服と機関銃」を買い、300円くらいの安い顕微鏡キットを付けたiPhone 6sでレコード溝を撮影してみました

　撮影手順は、静止画像で何枚も撮るのは面倒だったので、顕微鏡キットを取り付けたiPhone 6sを高速度撮影モードにして、レコードの上を滑らせながらの撮影です。そして、高速撮影動画を位置合わせ合成し、溝の太さをデジタル化することで、左右チャンネルを合成した音声ファイルを作成してみました。

　撮影した動画例は、下のようになります。実際には、レコード針が進む方向にとても長い画像ですが、左下の画像例は、それを圧縮したり・一部を拡大してみたものです。

　デジタル化したレコード溝の太さを、グラフにしてみたものが、下の画像です。また、音声ファイル（WAV）化してみたものもここに置いておきます。
　今回処理してみたのは、とても短い時間分なので、音楽として聞こえるようなものではありません。けれど、普通のスマホ＋300円くらいで、アナログレコードの音声デジタル化撮影が（普通に？）できるようになっているのは、何だか少し面白いものです。

■スマホを使ったプログラミングで 3 次元顕微鏡を作ってみよう!　

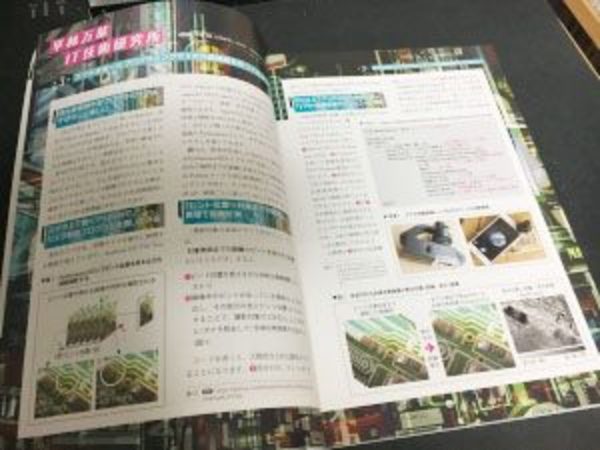

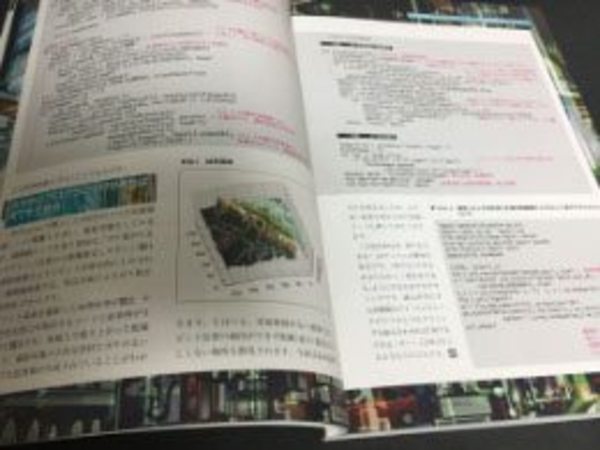

　7月18日発売の「Software Design 8月号」に「スマホを使ったプログラミングで 3 次元顕微鏡を作ってみよう!」という記事を書きました。記事の内容は、200円くらいで買うことができるAlliexpressのスマホ顕微鏡ユニットを使い、ほんの少しのプログラミングをして、立体形状と色を計測できる便利ツールを自作してみよう！というものです。

　…今の時代に誰もが手にする「スマホ」というコンピュータは、計算性能も高くさまざまな搭載センサも搭載し、昔の「マイコン・パソコン」世代からしてみると、「これでプログラミングしないともったいない！」と強く感じてしまう今日この頃です。

■Macbook用ACアダプタがバチン！と音立て壊れたので開腹してみる　

　朝、Apple Macbook Pro用で使っていたACアダプタが、バチン！と音を立て、電流を供給しなくなった。つまりは、壊れたのでケースを開けてみた。長ネジとナットを使いケースをこじ開け開腹してみると、ケース内側に２箇所焦げ付いた箇所がある。右の画像がACアダプタ内側で、右下の画像が、基板とケースを重ね合わせて示したものだ。

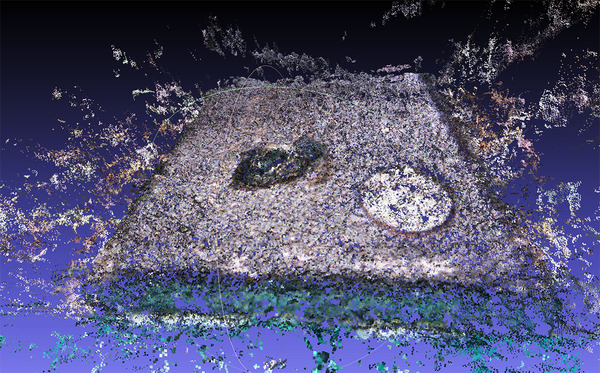

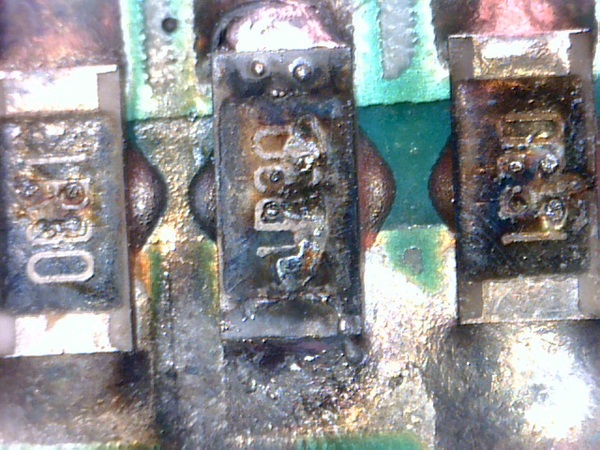

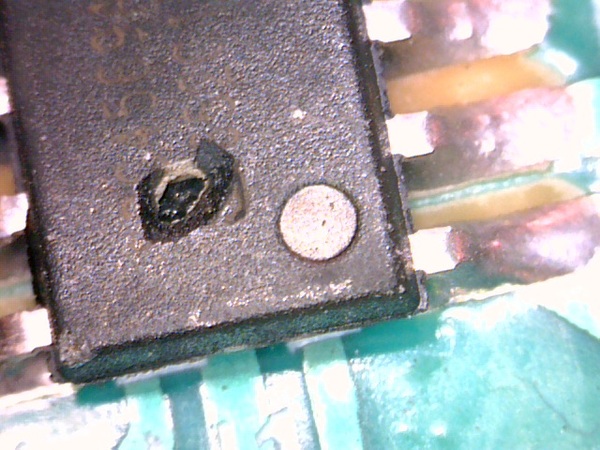

　焦げ付いた2箇所のうち一箇所はチップ抵抗。もう一箇所は、パッケージに穴が開いたチップがある場所。何だか面白くて、ルーペで眺めたり、顕微鏡で眺めたり、超拡大な3D撮影をしてみたりする。…関係無いけれど、一家に一台X線CT装置とか3D顕微鏡は欲しいと思う。
